Installer un détecteur de mouvement dans votre circuit d’éclairage transforme radicalement votre confort au quotidien : plus besoin de chercher l’interrupteur en rentrant avec les bras chargés, plus d’oubli de lumière allumée dans le garage. Le branchement d’un détecteur de mouvement reste accessible à tout bricoleur méthodique, à condition de respecter quelques règles de base en matière de sécurité électrique et de bien identifier les conducteurs. Cette installation permet non seulement d’économiser de l’énergie en évitant les oublis, mais aussi de renforcer la sécurité dans les zones de passage comme les couloirs, escaliers ou abords de la maison. Dans ce guide, nous allons voir ensemble comment réaliser ce branchement étape par étape, en abordant les schémas les plus courants, les variantes selon votre configuration et les réglages pour une détection optimale.
Comprendre le fonctionnement d’un détecteur de mouvement avant le branchement
Avant de sortir le tournevis et la pince à dénuder, prenez quelques minutes pour comprendre comment votre détecteur s’intègre dans le circuit électrique. Cette compréhension vous évitera des erreurs de câblage et vous permettra de diagnostiquer rapidement un éventuel problème après la mise en service.
Comment fonctionne un détecteur de mouvement dans un circuit d’éclairage classique
Un détecteur de mouvement agit comme un interrupteur intelligent qui se commande automatiquement. Il est équipé d’un capteur infrarouge passif (PIR) qui détecte les variations de température dans son champ de vision, typiquement provoquées par le déplacement d’une personne. Le détecteur reçoit l’alimentation via la phase et le neutre depuis votre tableau électrique. Lorsqu’un mouvement est détecé et que les conditions de luminosité sont réunies, il ferme un contact interne qui envoie la phase vers le luminaire, exactement comme vous le feriez manuellement avec un interrupteur. Cette phase dite commandée permet l’allumage des lampes pour une durée programmable, généralement entre 5 secondes et 15 minutes. Le neutre, quant à lui, circule directement du tableau vers le luminaire pour former le circuit complet. La plupart des détecteurs grand public intègrent également un capteur de luminosité (cellule crépusculaire) qui empêche le déclenchement en pleine journée, évitant ainsi un gaspillage d’énergie.
Identifier phase, neutre et retour lampe avant tout branchement électrique
La sécurité de votre installation repose sur une identification précise des conducteurs. Dans une installation domestique récente conforme à la norme NF C 15-100, la phase est généralement de couleur marron, rouge ou noire. Le neutre est toujours bleu. Le retour lampe (également appelé navette dans certains schémas) peut être orange, violet ou d’une autre couleur, sauf bleu, vert-jaune, marron ou noir. Avant toute manipulation, coupez l’alimentation au niveau du disjoncteur divisionnaire concerné et vérifiez l’absence de tension avec un testeur de tension sans contact ou un multimètre. Si vous intervenez sur une installation ancienne, les codes couleurs peuvent différer : dans les installations avant 1970, vous pouvez rencontrer du vert pour la phase et du rouge pour le neutre. Dans ce cas, faites systématiquement un test de continuité pour confirmer l’identification avant le raccordement du détecteur.
Différences entre détecteur de mouvement, interrupteur classique et minuterie
Ces trois dispositifs commandent l’éclairage mais avec des logiques très différentes. L’interrupteur classique nécessite une action manuelle pour ouvrir ou fermer le circuit, et la lumière reste dans l’état choisi jusqu’à une nouvelle intervention. La minuterie s’active manuellement via un bouton-poussoir et maintient l’éclairage pendant une durée fixe, généralement 30 secondes à 10 minutes, puis coupe automatiquement. Elle convient parfaitement aux cages d’escalier d’immeubles. Le détecteur de mouvement, lui, combine détection automatique, temporisation réglable et souvent un seuil de luminosité : aucune action n’est requise, et il s’adapte aux conditions d’éclairage naturel. Cette automatisation complète en fait la solution idéale pour les zones de passage fréquent comme les couloirs, les garages ou les entrées, où l’allumage manuel est rapidement contraignant.

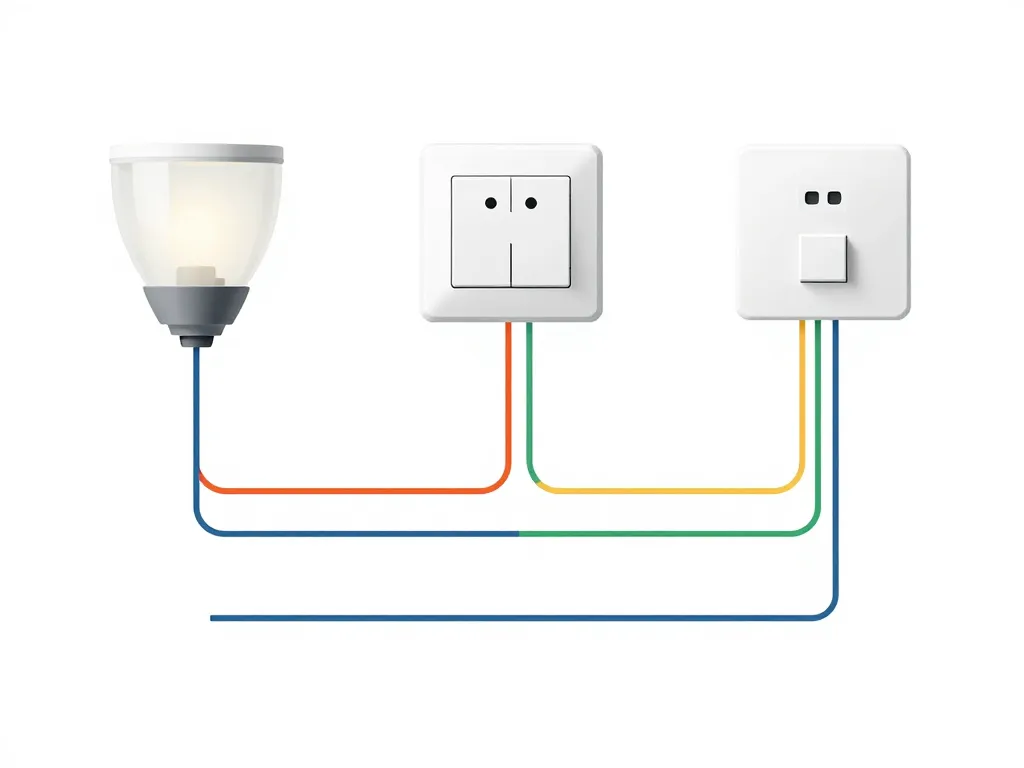

Schémas de branchement détecteur de mouvement simples et sécurisés
Passons maintenant à la pratique avec les trois configurations de branchement les plus courantes. Chaque schéma correspond à une situation réelle que vous pouvez rencontrer dans votre habitation.
Branchement d’un détecteur de mouvement sur un seul luminaire intérieur
C’est le cas le plus simple, idéal pour débuter. Votre détecteur possède généralement trois bornes clairement identifiées : L (phase entrante), N (neutre) et L’ ou une flèche (phase commandée vers la lampe). Commencez par raccorder la phase d’alimentation provenant du tableau sur la borne L du détecteur. Connectez ensuite le neutre du tableau sur la borne N du détecteur. La phase commandée (borne L’) part vers le culot de votre luminaire, tandis que le neutre du luminaire se raccorde directement au neutre du circuit. Vous obtenez ainsi une boucle complète : le détecteur alimente le luminaire uniquement lors de la détection d’un mouvement. Ce schéma fonctionne parfaitement pour une cave, un cellier, un dressing ou un WC, avec une puissance généralement comprise entre 10 et 1200 watts selon les modèles. Veillez à utiliser des dominos ou connecteurs automatiques de bonne qualité pour garantir un serrage fiable dans le temps.
Raccordement d’un détecteur de mouvement en remplacement d’un interrupteur existant
Lorsque vous remplacez un interrupteur va-et-vient ou simple allumage par un détecteur, vous vous retrouvez souvent face à un problème : l’absence de neutre dans la boîte d’encastrement. En effet, un interrupteur classique ne nécessite que la phase et le retour lampe, alors que le détecteur a besoin du neutre pour alimenter son électronique interne. Dans ce cas, vous avez deux options principales. La première consiste à tirer un conducteur neutre supplémentaire depuis le tableau ou une boîte de dérivation proche, ce qui implique parfois de passer un nouveau câble dans les gaines existantes. La seconde option, plus simple, consiste à utiliser un détecteur de mouvement sans neutre, spécialement conçu pour cette situation : ces modèles utilisent une charge minimale à travers le luminaire pour alimenter leur circuit électronique. Attention toutefois, ces détecteurs sans neutre nécessitent une puissance minimale (souvent 40 à 60 watts) et ne sont pas toujours compatibles avec les LED de faible puissance ou les transformateurs électroniques.
Comment brancher un détecteur de mouvement sur plusieurs lampes en parallèle
Pour commander simultanément plusieurs points lumineux, le principe reste identique au branchement simple, mais vous distribuez la phase commandée vers chaque luminaire. Depuis la borne de sortie L’ du détecteur, la phase commandée se divise vers les différents culots de lampes, généralement dans une boîte de dérivation. Tous les neutres des luminaires se rejoignent sur le neutre du circuit d’alimentation. Prenons l’exemple concret d’un couloir avec trois spots LED : le détecteur reçoit la phase et le neutre, puis sa sortie alimente en parallèle les trois spots dont les neutres sont tous reliés ensemble. Point crucial : respectez la puissance maximale admissible du détecteur, généralement indiquée sur la notice et l’emballage. Un détecteur standard de 1200 watts peut piloter environ douze ampoules LED de 10 watts ou six halogènes de 200 watts. Au-delà de cette charge, le relais interne du détecteur risque de s’user prématurément ou de griller, provoquant un dysfonctionnement définitif du dispositif.
Cas particuliers de branchement et compatibilités avec détecteur de mouvement
Certaines configurations nécessitent une réflexion supplémentaire pour combiner le détecteur avec d’autres dispositifs ou répondre à des contraintes spécifiques. Voici les situations les plus fréquemment rencontrées sur le terrain.
Peut-on conserver un interrupteur tout en ajoutant un détecteur de mouvement combiné ?
Oui, c’est tout à fait possible et même très pratique pour garder un contrôle manuel en complément de la détection automatique. Deux configurations sont possibles. Dans la première, vous placez l’interrupteur en amont du détecteur : il permet alors de couper complètement l’alimentation du système, désactivant ainsi la détection automatique quand vous le souhaitez. Cette solution convient si vous voulez pouvoir forcer l’extinction totale, par exemple dans un garage où vous travaillez et ne voulez pas être dérangé par les déclenchements automatiques. Dans la seconde configuration, plus courante, vous câblez l’interrupteur en parallèle avec le détecteur : les deux dispositifs peuvent alors allumer la lumière indépendamment l’un de l’autre. Pour cela, reliez la phase commandée du détecteur et le retour de l’interrupteur ensemble avant le luminaire. Cette solution permet de forcer l’allumage manuel même si le détecteur n’a capté aucun mouvement, ce qui s’avère très pratique pour une terrasse ou un atelier où vous souhaitez parfois un éclairage permanent sans dépendre de la temporisation.
Branchement détecteur de mouvement extérieur avec protection adaptée et IP renforcé
L’installation d’un détecteur à l’extérieur impose des contraintes supplémentaires liées aux intempéries et à l’humidité. Choisissez impérativement un modèle avec un indice de protection IP44 minimum, voire IP65 pour une exposition directe à la pluie ou aux projections d’eau. Le premier chiffre indique la protection contre les corps solides (poussières), le second contre les liquides. Un IP44 résiste aux projections d’eau, tandis qu’un IP65 supporte les jets d’eau directs. Le branchement électrique reste similaire au cas intérieur, mais l’étanchéité des connexions devient primordiale : utilisez des boîtes de dérivation étanches avec joints et presse-étoupes pour les passages de câbles. Le détecteur doit être raccordé sur un circuit protégé par un disjoncteur divisionnaire adapté, et idéalement un interrupteur différentiel 30mA dédié à l’extérieur. Autre point important : l’emplacement du détecteur influence directement sa durée de vie et son efficacité. Évitez l’exposition directe au soleil qui peut perturber le capteur infrarouge, et protégez-le des vents dominants qui peuvent faire osciller des branches et provoquer des déclenchements intempestifs.
Compatibilité détecteur de mouvement, LED, variateur et télérupteur dans le même circuit
Tous les détecteurs de mouvement ne fonctionnent pas avec tous les types de lampes et dispositifs électriques. Les ampoules LED, en particulier les modèles bas de gamme, peuvent poser problème : certaines restent légèrement allumées ou clignotent à l’état éteint à cause de courants résiduels. Vérifiez toujours que votre détecteur est explicitement compatible avec les charges LED, en respectant la puissance minimale indiquée (souvent 5 à 10 watts). Les variateurs sont rarement compatibles directement avec les détecteurs de mouvement standards, car ils modifient la forme d’onde du courant. Si vous souhaitez absolument faire varier l’intensité, recherchez un détecteur avec fonction de gradation intégrée, ou placez le variateur en aval du détecteur, bien que cette configuration limite fortement les options disponibles. Concernant les télérupteurs, l’association est possible mais nécessite un schéma spécifique : le détecteur remplace alors l’un des boutons-poussoirs de commande, envoyant une impulsion au télérupteur lors de la détection. Cette configuration permet de conserver d’autres points de commande manuelle sur le même circuit d’éclairage, solution intéressante pour les couloirs avec plusieurs accès.
Sécurité, réglages et bonnes pratiques pour un détecteur de mouvement fiable
Une fois le branchement effectué, quelques vérifications et ajustements garantiront un fonctionnement optimal et durable de votre installation. Cette dernière étape est souvent négligée alors qu’elle conditionne votre satisfaction au quotidien.
Quelles précautions de sécurité respecter avant de brancher un détecteur de mouvement ?
La règle numéro un en électricité domestique reste incontournable : coupez systématiquement l’alimentation au disjoncteur général ou au disjoncteur divisionnaire du circuit concerné avant toute intervention. Un simple interrupteur ne suffit pas car il ne garantit pas l’absence totale de tension. Une fois le courant coupé, vérifiez l’absence de tension avec un testeur de tension homologé, non avec un simple tournevis testeur dont la fiabilité est limitée. Utilisez des câbles de section adaptée à la puissance : du 1,5 mm² convient généralement pour l’éclairage jusqu’à 2300 watts sur un circuit protégé par un disjoncteur 10A ou 16A selon les cas. Respectez scrupuleusement les couleurs normalisées pour faciliter les interventions futures, même si vous êtes le seul à intervenir sur votre installation. Enfin, assurez-vous que votre tableau électrique comporte bien un dispositif différentiel 30mA en tête de l’installation, obligatoire pour protéger les personnes contre les risques d’électrocution. Si vous avez le moindre doute sur la conformité de votre installation existante ou sur vos compétences, faites appel à un électricien qualifié : l’électricité ne pardonne pas les erreurs.
Réglages de temporisation, sensibilité et luminosité pour un usage confortable
Une fois le branchement validé et le courant rétabli, place aux réglages fins qui transformeront votre détecteur en assistant vraiment utile. La temporisation définit la durée pendant laquelle la lumière reste allumée après la dernière détection de mouvement. Pour un simple passage comme un couloir, réglez entre 30 secondes et 2 minutes. Pour un garage ou une buanderie où vous restez plus longtemps, optez pour 5 à 10 minutes. La sensibilité du capteur PIR détermine à quelle distance et pour quelle amplitude de mouvement le détecteur réagit. Une sensibilité trop élevée provoque des déclenchements intempestifs causés par de petits animaux ou des mouvements dans une pièce adjacente visible par le capteur. Une sensibilité trop faible risque de ne pas vous détecter si vous vous déplacez lentement. Commencez par un réglage moyen puis ajustez progressivement selon votre expérience. Le réglage de luminosité (seuil crépusculaire) empêche le déclenchement quand la lumière naturelle est suffisante. Réglez-le en fonction de l’éclairage naturel de la zone : position minimale pour un local aveugle, position médiane pour une zone avec fenêtre. Testez votre installation à différents moments de la journée pour valider les réglages.
Problèmes fréquents après branchement et méthodes simples pour les corriger
Plusieurs dysfonctionnements classiques peuvent survenir après l’installation. Si le détecteur reste allumé en permanence, vérifiez d’abord le réglage de temporisation : en position maximum, certains modèles peuvent rester actifs plusieurs heures. Contrôlez également que le seuil de luminosité n’est pas réglé trop haut, forçant l’activation même en plein jour. Si au contraire le détecteur ne s’allume jamais, commencez par vérifier les connexions électriques : phase et neutre bien raccordés, sortie commandée correctement reliée au luminaire. Testez le détecteur dans l’obscurité complète, car le capteur crépusculaire peut bloquer le déclenchement. Un clignotement de la lampe révèle généralement une incompatibilité avec les ampoules LED utilisées ou une charge totale inférieure à la puissance minimale requise. Dans ce cas, remplacez par des LED de meilleure qualité ou ajoutez un dispositif anti-scintillement. Des déclenchements intempestifs peuvent être causés par des sources de chaleur mobiles dans le champ de vision (radiateur, ventilation), des vibrations, ou une sensibilité trop élevée. Réorientez le détecteur pour exclure ces éléments perturbateurs ou réduisez sa sensibilité. En dernier recours, si aucun réglage ne corrige le problème, le détecteur peut être défectueux : testez-le sur un autre circuit ou remplacez-le.
Le branchement d’un détecteur de mouvement apporte un vrai confort au quotidien tout en réduisant votre consommation électrique par l’élimination des oublis d’éclairage. Avec les schémas appropriés, les bonnes précautions de sécurité et des réglages adaptés à chaque pièce, cette installation reste à la portée d’un bricoleur méthodique. Prenez le temps de bien identifier vos conducteurs, respectez les capacités de charge de votre détecteur et n’hésitez pas à ajuster progressivement les paramètres après la mise en service. Si votre configuration sort des cas standards présentés ici, ou si vous n’êtes pas certain de la conformité de votre installation électrique existante, l’intervention d’un électricien qualifié reste la garantie d’une installation sûre et durable.
