Dans une installation domestique, la continuité de service est souvent prise pour acquise jusqu’au jour où un filtre sature ou qu’un adoucisseur nécessite une réparation. Sans une dérivation appropriée, la moindre intervention technique impose de couper l’alimentation générale, privant tout le foyer d’eau potable. Le by-pass en plomberie est un dispositif de dérivation qui permet d’isoler un appareil tout en maintenant le flux dans le reste du réseau.
Qu’est-ce qu’un by-pass et comment fonctionne-t-il ?
Le by-pass, ou dérivation, est un circuit secondaire installé parallèlement au circuit principal. Son rôle est de diriger le flux d’eau autour d’un composant spécifique plutôt qu’à travers lui. En plomberie résidentielle, on le retrouve en amont des systèmes de traitement de l’eau comme les adoucisseurs, les stations de filtration ou les purificateurs UV.
Le principe de la triple vanne
Le fonctionnement d’un by-pass repose sur un jeu de trois vannes. En configuration normale, la vanne d’entrée et la vanne de sortie de l’appareil sont ouvertes, tandis que la vanne centrale est fermée. L’eau passe alors par l’équipement de traitement. Pour isoler l’appareil, on inverse la position : on ferme l’entrée et la sortie, et on ouvre la vanne centrale. L’eau circule alors directement du tuyau d’arrivée vers le tuyau de sortie sans transiter par l’équipement.
Les composants essentiels d’un kit by-pass

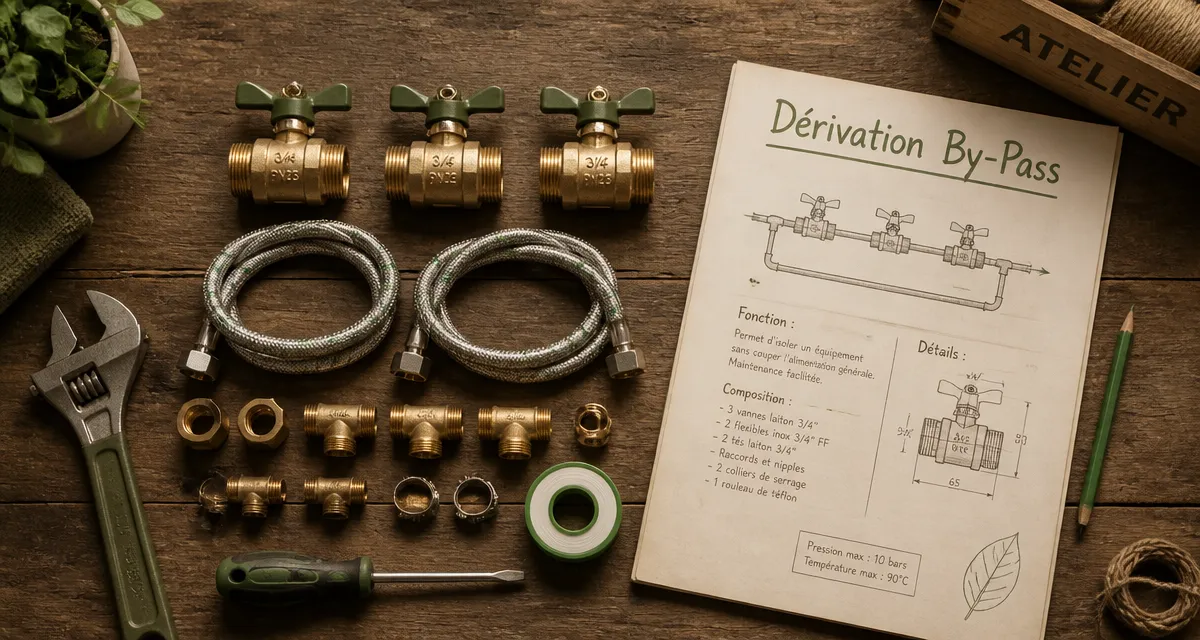

Un kit de by-pass standard se compose d’éléments capables de supporter la pression du réseau, souvent testés jusqu’à 10 bars. Il comprend trois vannes quart de tour en laiton pour une manipulation rapide, des tés de raccordement assurant la jonction avec le tube principal, des flexibles ou tubes rigides, et des raccords rapides facilitant la connexion aux entrées et sorties de l’appareil.
Pourquoi la dérivation est-elle indispensable pour votre installation ?
L’installation d’un by-pass est une mesure de prudence technique. Elle garantit que votre maison reste fonctionnelle même lorsque vos équipements de traitement sont hors service. Sans ce dispositif, changer une cartouche de filtration ou réparer une fuite sur un porte-filtre vous oblige à couper l’eau dans toute l’habitation. Avec un by-pass, vous isolez la section concernée et rétablissez le flux en quelques secondes.
Le by-pass sert également de point de contrôle technique. En observant la différence de débit ou de pression lors du basculement d’un circuit à l’autre, vous pouvez diagnostiquer un encrassement de filtre ou un entartrage d’échangeur. Cette comparaison immédiate entre l’eau brute et l’eau traitée permet de valider l’efficacité de vos installations sur le long terme.
Maintenance facilitée et sécurité
La maintenance d’un adoucisseur ou d’un système de filtration nécessite des rinçages ou des remplacements réguliers. Le by-pass permet d’effectuer ces opérations sans contrainte. Il offre aussi une sécurité accrue : en cas de départ prolongé, isoler certains appareils sensibles prévient les risques de dégâts des eaux tout en laissant le reste du réseau opérationnel.
Guide d’installation : monter son by-pass pas à pas
L’installation d’un by-pass s’effectue sur une tuyauterie en cuivre, en PER ou en multicouche. La réussite dépend de l’étanchéité des filetages et du respect du sens de circulation de l’eau.
| Étape | Action principale | Point de vigilance |
|---|---|---|
| 1. Préparation | Couper l’eau générale et vidanger le circuit. | Vérifier que les tuyaux sont secs. |
| 2. Montage à blanc | Assembler les vannes et les tés sans serrer. | Vérifier l’alignement avec l’appareil. |
| 3. Étanchéité | Appliquer du téflon ou de la filasse sur les filetages. | Ne pas dévisser après le serrage initial. |
| 4. Raccordement | Fixer les flexibles aux entrées/sorties. | Utiliser des joints plats neufs. |
| 5. Mise en eau | Ouvrir progressivement les vannes. | Contrôler l’absence de suintement. |
Le choix des matériaux : Laiton vs Composite
Pour les vannes et les raccords, le laiton reste la référence pour sa durabilité. Certains kits modernes utilisent des vannes en matériaux composites haute performance, qui ne s’oxydent pas et résistent aux eaux agressives. Quel que soit votre choix, privilégiez des vannes à passage intégral pour éviter toute perte de charge inutile dans votre réseau.
Les erreurs classiques à éviter lors de la pose
La pose d’un by-pass comporte des pièges, notamment concernant le sens des vannes. Si les vannes d’isolement sont installées trop loin de l’appareil, vous créez des zones de stagnation favorisant le développement bactérien. Installez le by-pass au plus près de l’équipement concerné.
Gérer la pression différentielle
Lors du basculement vers le circuit de traitement, une chute de pression peut survenir en raison de la résistance interne de l’appareil. Un by-pass efficace doit utiliser des canalisations de diamètre identique au réseau principal, généralement du 20×27 ou 3/4″, pour minimiser cet impact. L’utilisation de flexibles trop fins bride le débit de toute la maison.
L’importance de la purge
Après une intervention, de l’air reste souvent emprisonné dans l’appareil. Purgez l’air via une vanne dédiée ou en ouvrant doucement un robinet en aval avant de basculer sur le circuit traité. Cette précaution évite les coups de bélier susceptibles d’endommager les vannes ou les composants internes de votre adoucisseur.
Optimiser son réseau pour le futur
Installer un by-pass aujourd’hui permet d’anticiper les évolutions de votre installation. Si vous possédez un simple filtre à sédiments, prévoyez un espace suffisant pour intégrer ultérieurement une station de filtration plus complexe ou un système de traitement calcaire. L’utilisation de kits pré-montés et extensibles offre une grande flexibilité.
Manipulez vos vannes de by-pass au moins une fois par an. Comme tout mécanisme de plomberie, le calcaire peut bloquer la sphère interne. Un mouvement régulier garantit que le mécanisme répondra parfaitement lorsque vous aurez besoin d’isoler votre installation en urgence.
