Guide technique complet pour l’installation d’un climatiseur split : respect des normes électriques NF C 15-100, test d’étanchéité à l’azote et étapes de pose pour une efficacité thermique optimale. Cet article de la section Bricolage détaille les bonnes pratiques pour une installation climatiseur split réussie.
A ne pas manquer : on vous a préparé Checklist installation climatiseur split — c’est gratuit, en fin d’article.
L’installation d’un climatiseur split demande une précision technique rigoureuse, tant pour la pose physique des unités que pour la réalisation des raccordements thermodynamiques. Contrairement au modèle monobloc, le système split sépare la production de froid, située à l’extérieur, de la diffusion d’air frais à l’intérieur. Cette configuration améliore le confort acoustique et l’efficacité thermique, à condition que chaque étape, du choix de l’emplacement à la mise en service, respecte les normes de sécurité et les préconisations des constructeurs.

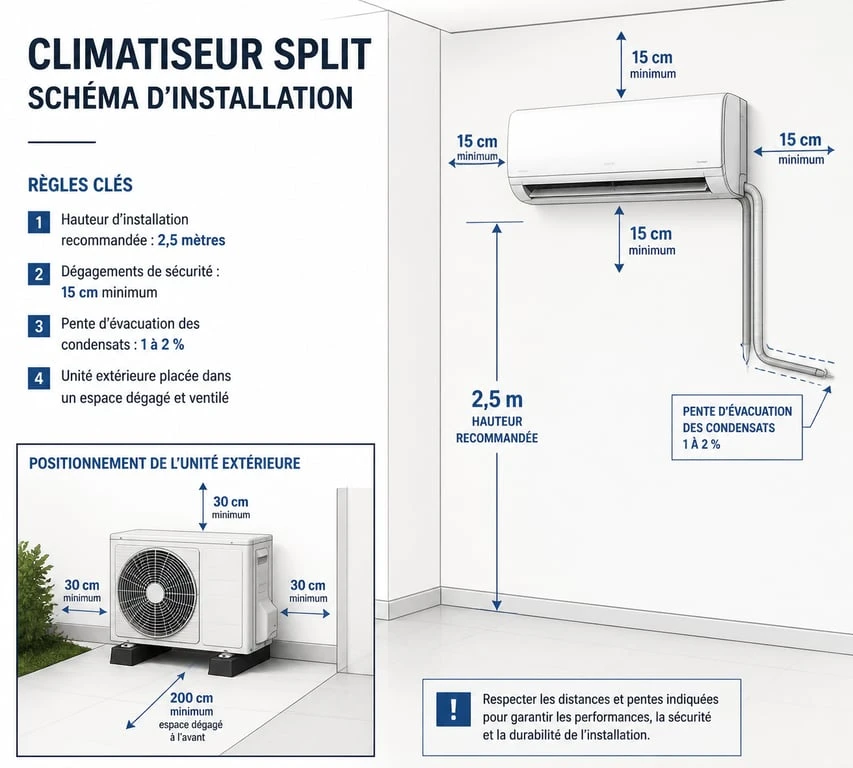

Préparer l’emplacement pour une efficacité thermique maximale
Le positionnement des unités détermine la performance de votre installation. Une erreur de placement entraîne une surconsommation électrique, une usure prématurée du compresseur ou un inconfort lié à des courants d’air mal orientés. Pour l’unité intérieure, il est impératif de viser une hauteur de pose située aux alentours de 2,5 mètres. Cette élévation permet une diffusion homogène de l’air frais qui, plus dense, redescend naturellement vers le sol sans créer de zones de chaleur stagnante au plafond.
Respecter les distances de sécurité et les flux d’air
L’unité intérieure doit rester dégagée de tout obstacle. Il convient de laisser au minimum 15 cm entre le haut de l’appareil et le plafond, et environ 10 à 15 cm sur les côtés. L’appareil doit être placé à une distance minimale de 3 mètres de toute source de chaleur directe, comme un radiateur ou un poêle. Si cette distance n’est pas respectée, la sonde thermique du climatiseur est faussée, ce qui provoque des cycles de fonctionnement erratiques.
Lors de la planification, anticipez le trajet du flux d’air sortant des persiennes. Si le souffle rencontre un obstacle trop proche, comme un retour de cloison ou un meuble haut, l’air froid rebondit et est aspiré à nouveau par l’unité. Ce phénomène de court-cycle trompe le thermostat qui croit la température de consigne atteinte alors que la pièce reste chaude. Une étude attentive de la circulation de l’air garantit que la fraîcheur enveloppe l’espace de vie de manière fluide et constante.
Le choix stratégique pour l’unité extérieure
Le groupe extérieur doit être installé dans un endroit parfaitement ventilé. Évitez les recoins fermés ou les zones trop exposées au plein soleil, car une montée en température excessive du groupe réduit son rendement énergétique. Il doit être posé sur un support stable, soit au sol sur des plots amortisseurs, soit au mur sur une équerre robuste. L’utilisation de silent-blocs est indispensable pour neutraliser les vibrations qui pourraient se propager dans la structure du bâtiment.
Les étapes techniques de la pose : de la platine au perçage
La phase de montage commence par la fixation de la platine de support de l’unité intérieure. Cette plaque métallique doit être fixée avec des chevilles adaptées à la nature du mur, qu’il s’agisse de parpaing, de brique ou de plaque de plâtre. L’utilisation d’un niveau à bulle est ici obligatoire : une unité intérieure légèrement de travers empêchera l’écoulement naturel des condensats, provoquant des fuites d’eau le long de votre mur intérieur.
Le perçage et le passage des liaisons
Le passage des liaisons frigorifiques et du câble d’interconnexion nécessite un perçage d’un diamètre d’environ 50 à 65 mm. Ce trou doit présenter une pente descendante vers l’extérieur. Cette inclinaison est vitale pour l’évacuation des condensats, l’eau issue de la condensation de l’humidité de l’air sur la batterie froide. Sans cette pente, l’eau stagne dans le bac de récupération, favorisant les mauvaises odeurs et les débordements. Si la configuration des lieux interdit cette pente, l’installation d’une pompe de relevage devient obligatoire pour évacuer l’eau mécaniquement.
Raccordement des liaisons frigorifiques
Les liaisons frigorifiques, composées de deux tubes en cuivre isolés, assurent le transport du fluide frigorigène. Pour une installation standard, une longueur de liaison jusqu’à 5 mètres est souvent incluse dans les kits de pose. Manipulez ces tubes avec précaution pour éviter de les pincer, ce qui obstruerait le passage du gaz. Le raccordement s’effectue par dudgeonnage ou via des raccords rapides. Une attention particulière doit être portée à l’étanchéité des connexions pour prévenir toute fuite de fluide, néfaste pour l’environnement et pour le fonctionnement de la machine.
Sécurité électrique et conformité à la norme NF C 15-100
L’installation électrique d’un climatiseur split ne doit pas être improvisée sur une prise de courant classique. Le système nécessite une ligne dédiée partant directement du tableau électrique général. Cette règle de sécurité prévient les surchauffes de câbles et les déclenchements intempestifs des disjoncteurs domestiques lors du démarrage du compresseur, qui génère un appel de courant important.
Selon la puissance de l’appareil, généralement autour de 3300W pour une pièce de 30m², la section de câble recommandée est du 3G2,5 mm² pour les unités allant jusqu’à 5 kW. Cette ligne doit être protégée par un disjoncteur divisionnaire de 16A ou 20A de courbe C, et couplée à un dispositif différentiel de 30mA. Le câble d’interconnexion entre l’unité intérieure et l’unité extérieure doit respecter le schéma de câblage fourni par le fabricant, assurant à la fois l’alimentation et la communication entre les deux éléments.
La mise en service : une étape finale sous haute pression
La loi française impose que la manipulation des fluides frigorigènes et la mise en service soient effectuées par un professionnel titulaire d’une attestation de capacité. Cette étape valide la garantie constructeur et assure la pérennité de l’investissement.
Le test d’étanchéité à l’azote
Avant d’introduire le gaz réfrigérant dans le circuit, le technicien procède à une mise sous pression d’azote. Le circuit est gonflé à 30 bars de pression pendant une durée déterminée. Cette épreuve permet de détecter la moindre micro-fuite au niveau des raccords. Si la pression reste stable, l’étanchéité est validée. C’est une sécurité indispensable, car une fuite non détectée viderait le système de son gaz en quelques semaines, rendant la climatisation inopérante.
Le tirage au vide et l’ouverture des vannes
Après le test de pression, l’étape suivante est le tirage au vide. À l’aide d’une pompe, le technicien extrait l’air et l’humidité présents dans les tubulures de cuivre. L’humidité est l’ennemi du circuit frigorifique : elle peut se transformer en glace ou créer des acides qui détruisent le compresseur. Une fois le vide atteint, le technicien libère le gaz contenu dans le groupe extérieur. Si la longueur des liaisons dépasse 7 ou 10 mètres, un appoint de gaz peut être nécessaire selon les préconisations techniques.
Synthèse des caractéristiques d’installation
Ce tableau récapitule les standards pour une installation de climatiseur split classique afin de visualiser les contraintes techniques.
| Élément de l’installation | Valeur ou Norme recommandée | Impact sur l’installation |
|---|---|---|
| Hauteur pose unité intérieure | Environ 2,50 mètres | Homogénéité de la température |
| Alimentation électrique | 3G2,5 mm² dédiée | Sécurité incendie et conformité |
| Pression test azote | 30 bars | Validation de l’étanchéité |
| Distance source chaleur | Minimum 3 mètres | Précision du thermostat |
| Pente évacuation condensats | 1 à 2 cm par mètre | Prévention des fuites d’eau |
En respectant ces étapes techniques, l’installation de votre climatiseur split garantit un confort thermique immédiat et une consommation d’énergie maîtrisée. Un entretien annuel, incluant le nettoyage des filtres de l’unité intérieure et le dépoussiérage de l’échangeur extérieur, demeure nécessaire pour maintenir ces performances sur le long terme.
