Comprendre le rôle de la noue et lire un schéma technique
La noue de toiture représente un élément critique dans la conception d’une couverture. Cette ligne creuse où deux versants se rencontrent concentre des volumes d’eau bien supérieurs au reste du toit. Comprendre son schéma technique, c’est pouvoir dialoguer efficacement avec les professionnels et s’assurer d’une installation durable et conforme.
À quoi sert une noue de toiture dans le fonctionnement global du toit

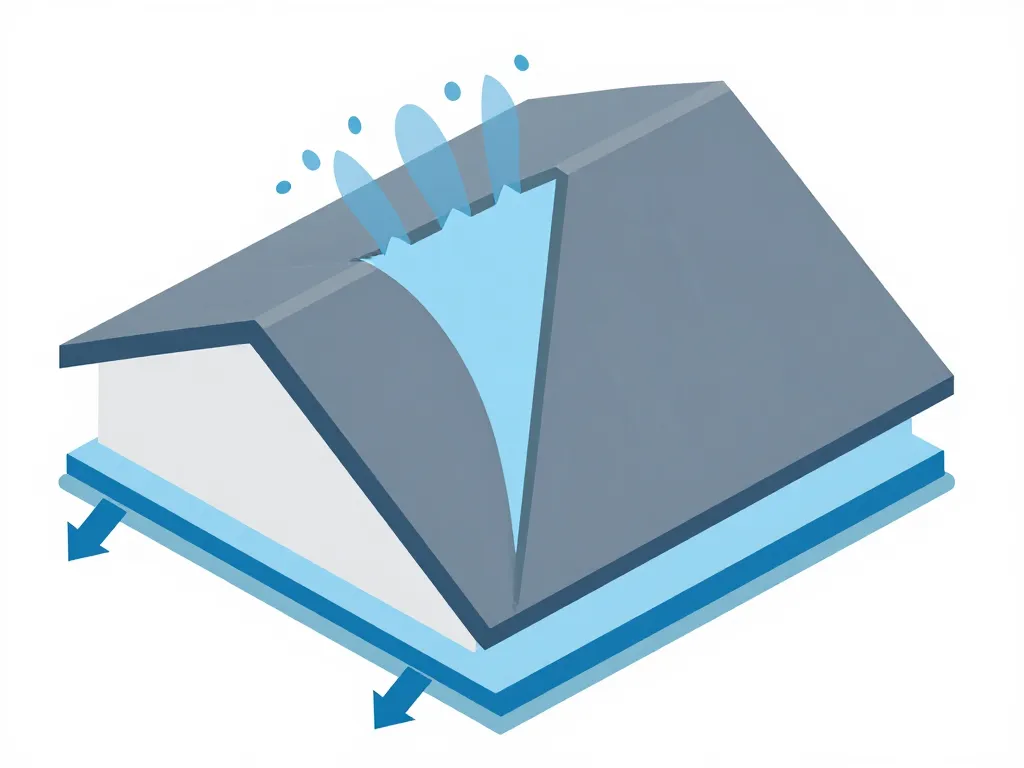

La noue forme un angle rentrant entre deux pans de toiture convergents. Son rôle principal consiste à recueillir, canaliser et évacuer les eaux de ruissellement provenant simultanément de deux versants. Contrairement à un égout classique qui ne gère que l’eau d’un seul pan, la noue doit gérer un débit concentré bien plus important.
Une noue mal conçue ou sous-dimensionnée transforme rapidement ce point technique en véritable talon d’Achille de votre toiture. Les conséquences peuvent être multiples : infiltrations dans les combles, stagnations d’eau favorisant les mousses et l’usure prématurée, ou encore accumulation excessive de neige en hiver créant des surcharges localisées dangereuses.
Comment se lit un schéma technique de noue sur un plan de toiture
Sur un plan de toiture, la noue apparaît comme une ligne d’intersection entre deux surfaces inclinées. Cette représentation en vue de dessus se complète obligatoirement par des coupes transversales qui révèlent les détails invisibles sur le plan principal.
Ces coupes techniques précisent plusieurs informations essentielles : les hauteurs de chaque pan, les pentes respectives, la profondeur de la noue et son type (ouverte, fermée ou encaissée). Les schémas détaillés montrent également les liaisons avec la charpente sous-jacente, élément souvent négligé mais pourtant fondamental pour la stabilité de l’ensemble.
Un schéma complet indique le sens de recouvrement des matériaux de couverture, les largeurs utiles de chaque élément et l’emplacement précis des joints d’étanchéité. Ces informations permettent au couvreur de comprendre immédiatement la logique de pose sans approximation.
Quels éléments doivent toujours figurer sur un schéma de noue de toiture
Un schéma technique exploitable doit obligatoirement comporter certaines informations pour être conforme aux DTU (Documents Techniques Unifiés). La pente des versants constitue la première donnée indispensable, car elle conditionne le choix du système de noue et les performances hydrauliques.
La largeur utile de la noue doit apparaître clairement, accompagnée de la nature du support (voligeage, panneau OSB, voliges disjointes). Le type de matériau de couverture influence directement les détails de mise en œuvre : une noue pour tuiles plates ne se conçoit pas comme une noue pour bac acier.
Les bandes de noue métalliques doivent être représentées avec leurs dimensions, leurs zones de recouvrement et les fixations autorisées. Le schéma mentionne aussi les zones interdites de perçage, généralement situées en fond de noue où tout trou créerait un passage d’eau. Enfin, les points singuliers comme le pied de versant, le raccord aux chéneaux ou les abouts de noue exigent des détails spécifiques.
Types de noues de toiture et composition technique détaillée
Il existe plusieurs systèmes de noues, chacun adapté à des configurations et des matériaux spécifiques. Reconnaître ces différents types sur un schéma technique permet d’identifier rapidement si la solution proposée correspond bien à votre projet.

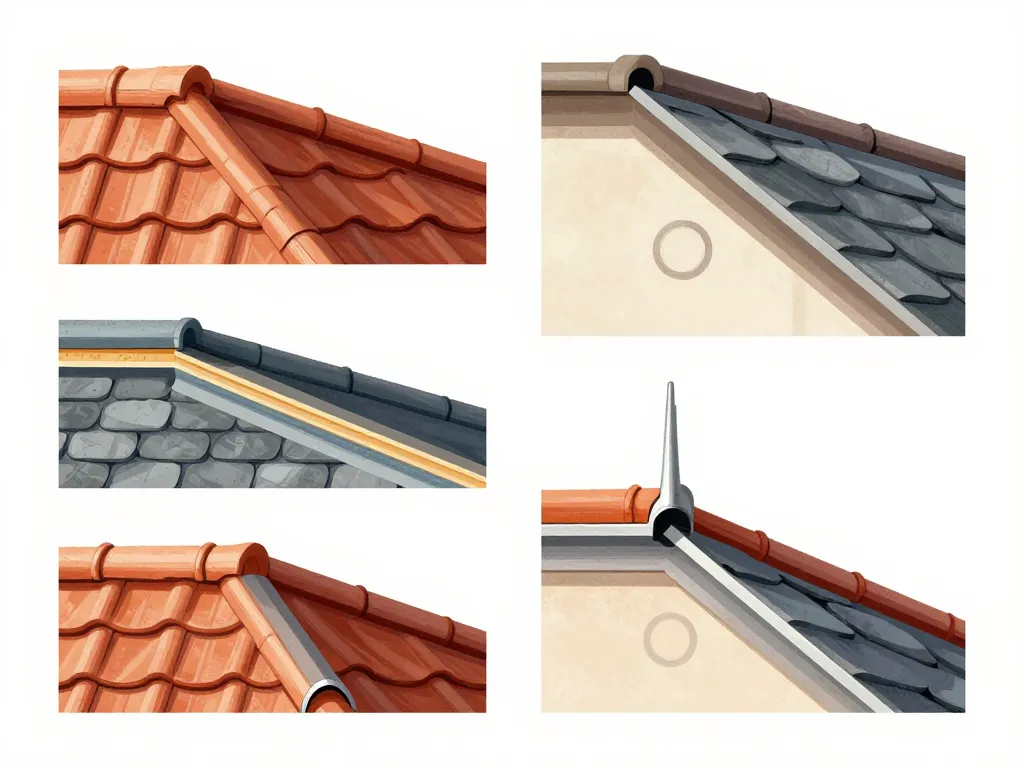

Quelle différence entre noue ouverte, fermée, encaissée et à noquets
La noue ouverte se caractérise par une bande métallique visible de 30 à 40 cm de largeur qui canalise l’eau. Les éléments de couverture s’arrêtent de chaque côté sans se rejoindre au centre. Cette solution offre une excellente capacité hydraulique et se prête bien aux toitures exposées à de fortes pluies.
À l’inverse, la noue fermée dissimule presque entièrement la bande métallique : les tuiles ou ardoises des deux versants se rejoignent presque au centre de la noue. Plus esthétique et discrète, elle exige néanmoins une découpe précise des matériaux et une expertise de pose supérieure.
La noue encaissée s’enfonce davantage dans la charpente, créant un creux plus marqué. On la rencontre surtout sur des toitures architecturalement complexes avec des pentes importantes. Elle nécessite un support renforcé et une attention particulière à la continuité de l’étanchéité.
La noue à noquets utilise de petites pièces métalliques successives qui s’emboîtent entre les ardoises. Très courante en couverture ardoise traditionnelle, elle permet une excellente adaptation aux mouvements du support tout en préservant l’esthétique naturelle du matériau.
De quoi se compose techniquement une noue de toiture performante
Une noue se construit par couches successives, chacune ayant une fonction précise. Le support continu forme la base : il s’agit généralement d’un voligeage plein ou de panneaux de type OSB qui assurent la rigidité nécessaire. Ce support doit être parfaitement plan et stable dans le temps.
Au-dessus vient l’écran de sous-toiture, élément souvent sous-estimé mais crucial. Il constitue la première barrière contre les infiltrations éventuelles et doit remonter suffisamment sur les versants adjacents. Les DTU imposent des hauteurs minimales de remontée selon les configurations.
Les bandes de noue métalliques forment la troisième couche. Selon les régions et les choix techniques, on utilise du zinc (le plus répandu), de l’acier galvanisé laqué, du plomb pour les toitures patrimoniales, ou de l’aluminium. Chaque métal impose ses propres règles de dilatation et de fixation.
Enfin, les éléments de couverture viennent en recouvrement selon un calepinage précis. Le schéma technique doit représenter clairement ces différentes couches en coupe, avec les recouvrements minimaux imposés par les DTU correspondants à chaque matériau.
Adapter le type de noue au matériau de couverture et à la pente
Le choix du système de noue ne se fait jamais au hasard. Pour des tuiles mécaniques sur une pente de 25 à 35°, la noue ouverte s’impose généralement comme la solution la plus fiable. Elle permet une évacuation rapide de l’eau sans risque de remontée capillaire.
Les tuiles plates acceptent volontiers la noue fermée, à condition que la pente dépasse 40° et que la pose soit réalisée avec soin. La découpe des tuiles doit être nette et régulière pour éviter tout point d’accroche des débris.
En couverture ardoise, la noue à noquets reste la référence traditionnelle, particulièrement adaptée aux fortes pentes supérieures à 45°. Chaque noquet s’insère entre deux ardoises, créant une étanchéité progressive et souple.
Pour les couvertures métalliques type bac acier ou zinc à joints debout, la noue s’intègre au système général de pliage. Le schéma technique doit alors préciser les pentes minimales admissibles, souvent plus faibles qu’en tuiles, généralement à partir de 5°.
Dimensionnement, pente et étanchéité de la noue sur le schéma technique
Au-delà du choix du type de noue, la réussite d’une installation repose sur des valeurs précises qui doivent impérativement figurer sur le schéma technique. Ces données conditionnent directement la performance hydraulique et la durabilité de l’ouvrage.
Comment dimensionner la largeur de la noue en fonction des eaux de ruissellement
La largeur utile d’une noue ne se détermine jamais à vue d’œil. Elle résulte d’un calcul prenant en compte la surface des versants qui y déversent leurs eaux et la pluviométrie locale de référence. Une noue collectant l’eau de deux pans de 60 m² chacun dans une région à forte pluviométrie nécessitera une largeur supérieure à celle d’une configuration similaire en zone moins arrosée.
Les DTU et guides techniques professionnels fournissent des tableaux de dimensionnement selon les matériaux. Par exemple, pour une tuile mécanique en pente de 30° avec une surface cumulée de 100 m², la largeur minimale de développement de la bande de noue sera généralement de 400 mm. Le schéma doit mentionner cette largeur explicitement.
Sous-dimensionner une noue constitue une erreur fréquente aux conséquences désastreuses : lors de pluies intenses, l’eau déborde, s’infiltre sous les tuiles adjacentes par capillarité et provoque des dégâts dans la charpente. Le surcoût d’une noue correctement dimensionnée reste dérisoire comparé aux réparations ultérieures.
Pente, recouvrements, joints : les cotes indispensables sur le schéma
La pente de la noue mérite une attention particulière. Elle doit généralement être légèrement supérieure à la pente moyenne des versants adjacents pour garantir un écoulement rapide sans stagnation. Sur un schéma, cette information apparaît sous forme de pourcentage ou de degré, typiquement entre 15 et 40° selon les configurations.
Les longueurs de recouvrement des bandes métalliques lorsque la noue se développe sur plusieurs mètres constituent un point critique. Le recouvrement minimal dans le sens de l’écoulement varie de 10 à 15 cm selon les matériaux, toujours dans le sens descendant de l’eau. Un recouvrement insuffisant crée immanquablement une infiltration lors de fortes pluies.
La hauteur des relevés latéraux sur les versants doit également figurer sur le schéma. Ces relevés empêchent l’eau de déborder sur les côtés et doivent remonter sous les éléments de couverture sur une hauteur minimale de 100 mm pour les tuiles, davantage pour les matériaux plus plats.
Les joints transversaux, lorsqu’ils sont inévitables, doivent être positionnés avec soin. Le schéma indique leur emplacement et le type de jonction : pliage à double agrafure pour le zinc, soudure pour le plomb, ou bande d’étanchéité spécifique pour l’acier laqué.
Comment assurer l’étanchéité durable de la noue et limiter les infiltrations
L’étanchéité d’une noue repose d’abord sur la continuité de la sous-toiture. L’écran doit être posé sans déchirure, avec des recouvrements généreux aux jonctions et un collage soigné des lés dans les angles. Une sous-toiture discontinue ou mal posée compromet toute l’installation, même si les couches supérieures sont parfaites.
L’absence de fixations traversantes en fond de noue constitue une règle absolue. Tout clou, vis ou agrafe qui perce la bande métallique au point le plus bas crée un passage d’eau direct. Les fixations se positionnent uniquement sur les relevés latéraux, hors de la zone d’écoulement. Sur un chantier en Normandie, un couvreur expérimenté racontait avoir décelé une infiltration persistante causée par un unique clou mal placé, responsable de dégâts dans trois pièces situées plusieurs mètres en contrebas.
Les coupes techniques du schéma doivent montrer précisément les zones de découpe des tuiles, les bavettes éventuelles et l’emplacement autorisé des joints de mastic. Certains DTU imposent l’utilisation de bandes d’étanchéité autocollantes aux points critiques, notamment en pied de noue où la concentration d’eau atteint son maximum.
| Élément | Fonction | Cote minimale |
|---|---|---|
| Largeur bande noue | Canalisation des eaux | 300 à 600 mm selon surface |
| Recouvrement longitudinal | Étanchéité entre bandes | 100 à 150 mm |
| Relevé latéral | Anti-débordement | 100 mm minimum |
| Remontée sous-toiture | Protection secondaire | 150 mm de chaque côté |
Détails de mise en œuvre, erreurs fréquentes et bonnes pratiques de contrôle
Un schéma technique parfait ne garantit rien si l’exécution sur chantier néglige les détails. Cette dernière étape aborde les points de vigilance concrets, les erreurs typiques rencontrées et les méthodes de contrôle efficaces pour s’assurer d’une réalisation conforme.
Quels sont les défauts de noue de toiture les plus fréquents sur chantier
Le non-respect des jeux latéraux figure parmi les erreurs les plus courantes. Les tuiles ou ardoises doivent maintenir une distance suffisante avec la bande de noue pour permettre la dilatation thermique du métal et éviter les points de friction. Un jeu insuffisant provoque des bruits lors des variations de température et use prématurément la bande métallique.
Les coupes approximatives des éléments de couverture créent des irrégularités où s’accrochent feuilles et débris. Une découpe franche, réalisée avec un outil adapté, garantit un écoulement fluide de l’eau et facilite le nettoyage ultérieur de la noue.
L’absence de support continu sous la noue constitue une faute technique grave. Certains poseurs, pour gagner du temps, se contentent de fixer la bande métallique directement sur les chevrons espacés. Cette pratique crée des affaissements, des zones de stagnation et compromet définitivement l’étanchéité.
Les noues bouchées dès la fin de chantier par des chutes de matériaux, morceaux de film plastique ou résidus de découpe témoignent d’un manque de soin. Un nettoyage méticuleux avant la réception s’impose, car ces débris bloquent rapidement l’écoulement et favorisent les débordements.
Les pliages métalliques insuffisants ou irréguliers, notamment au niveau des relevés, laissent des passages potentiels pour l’eau. Un bon pli forme un angle net, sans déformation ni fissure, sur toute la longueur de la noue.
Comment vérifier la conformité d’une noue par rapport au schéma technique fourni
Le contrôle visuel reste la première étape accessible même aux non-professionnels. Il consiste à comparer la réalité observable avec le détail technique fourni : la largeur de la bande métallique visible correspond-elle aux cotes du schéma ? Les relevés latéraux semblent-ils conformes ? La position des joints transversaux respecte-t-elle les emplacements prévus ?
Mesurer quelques cotes critiques sur place permet de confirmer le respect des prescriptions. Un mètre ruban suffit pour vérifier la largeur utile de la noue, la hauteur des relevés ou les longueurs de recouvrement entre bandes. Ces mesures simples détectent rapidement les écarts significatifs.
Avant la pose définitive des derniers éléments de couverture, il est judicieux de prendre des photos des parties qui seront ensuite cachées : raccords de sous-toiture, fixations des bandes métalliques, zones de recouvrement. Ces images constituent une archive précieuse en cas de litige ultérieur ou pour guider d’éventuelles interventions futures.
Un test à l’eau, réalisé par temps sec avec un tuyau d’arrosage, permet de vérifier l’écoulement et de détecter d’éventuelles stagnations ou fuites avant la fin du chantier. Ce test simple, réalisé en présence du couvreur, évite bien des désagréments après réception des travaux.
Bonnes pratiques d’entretien et de surveillance des noues de toiture dans le temps
Une noue correctement conçue et posée n’est pas pour autant exempte de maintenance. Les débris végétaux constituent l’ennemi principal : feuilles mortes, aiguilles de pin, mousses et branchettes s’accumulent progressivement et forment des barrages qui ralentissent l’écoulement de l’eau.
Un nettoyage bisannuel, idéalement au printemps après la chute des feuilles et en automne avant les pluies hivernales, préserve la performance hydraulique de la noue. Ce nettoyage s’effectue depuis une échelle sécurisée ou depuis l’intérieur avec une perche, en évitant de marcher directement sur la noue qui pourrait se déformer.
Le contrôle visuel périodique détecte précocement les signes de vieillissement : traces de corrosion naissante sur le métal, décollement d’un relevé, tuile déplacée ou fissurée à proximité de la noue. Repérer ces anomalies tôt permet des interventions légères et peu coûteuses, avant qu’elles ne dégénèrent en infiltrations majeures.
Après de gros épisodes pluvieux ou des tempêtes, une vérification depuis le sol avec des jumelles permet de s’assurer que la noue n’a pas débordé et qu’aucun élément ne s’est déplacé. Des traces d’humidité sur les murs intérieurs en contrebas de la noue signalent immédiatement un problème à traiter en urgence.
Intégrer ces vérifications dans le calendrier général d’entretien de la toiture prolonge considérablement la durée de vie de la noue. Avec un entretien régulier, une noue métallique bien posée peut fonctionner parfaitement pendant 30 à 50 ans selon les matériaux, contre seulement 10 à 15 ans si elle est négligée.
Un schéma technique de noue bien conçu constitue le fondement d’une installation durable, mais la qualité d’exécution et l’entretien régulier restent tout aussi déterminants. En maîtrisant la lecture de ces schémas et en appliquant les principes de contrôle présentés ici, vous vous dotez des outils nécessaires pour dialoguer efficacement avec les professionnels et garantir la pérennité de votre toiture.
