Raccordement PER sur cuivre : 3 méthodes fiables sans fuite

Lors d’une rénovation ou de l’extension d’un réseau de plomberie, la transition entre l’ancien et le moderne est une étape fréquente. Si le cuivre a longtemps régné pour sa robustesse, le tube PER s’impose aujourd’hui pour sa flexibilité et sa rapidité de pose. Marier ces deux matériaux demande toutefois une attention particulière pour garantir une étanchéité durable. Il n’est plus nécessaire de maîtriser la soudure au chalumeau pour réussir cette jonction.

Table des matières

Choisir le bon raccord pour passer du cuivre au PER

Le choix de la connectique conditionne la réussite de votre installation. Il existe plusieurs technologies pour lier un tube rigide en cuivre à un tube semi-rigide en PER. Chaque solution répond à un besoin spécifique, selon votre outillage disponible.

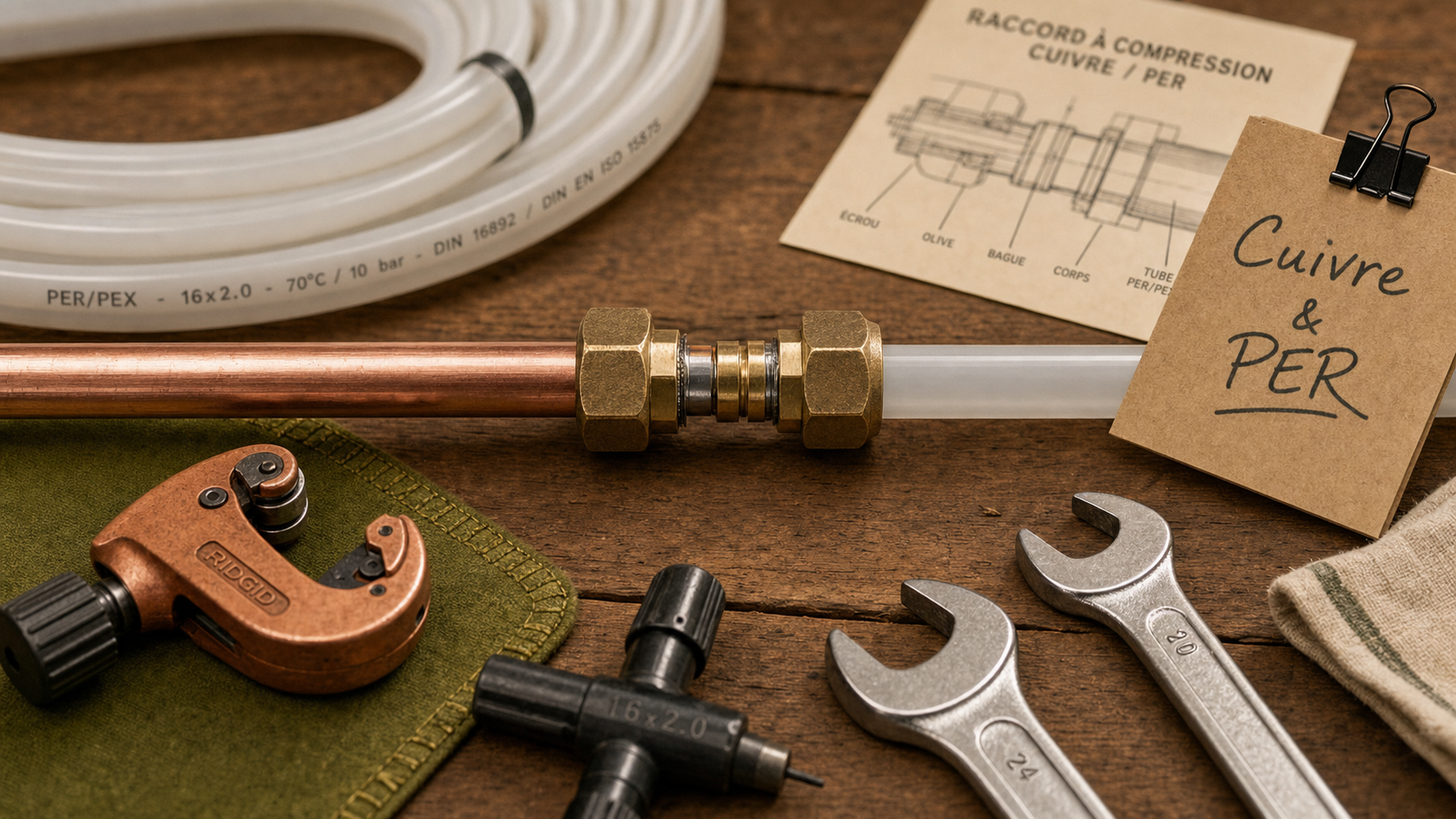

Le raccord à compression

C’est la solution privilégiée des bricoleurs car elle ne nécessite aucun outillage spécifique, hormis deux clés plates. Le principe repose sur une bague métallique, appelée olive, qui s’écrase sur le tube en cuivre lors du serrage de l’écrou. Côté PER, le raccord utilise un insert et une bague de serrage similaire. Cette option est idéale pour les dépannages ou les petites modifications de circuit.

Le raccord à sertir

Très utilisé par les professionnels, le raccord à sertir offre une fiabilité maximale. Il nécessite l’utilisation d’une pince à sertir manuelle ou électrique. Une fois la bague écrasée sur le tube, la connexion est définitive. C’est le choix à privilégier pour une installation complète ou si le raccord doit être encastré derrière une cloison, car le risque de fuite est quasi nul.

Le raccord automatique

Le raccord automatique est la méthode la plus rapide. Il suffit d’insérer le tube dans le manchon jusqu’au déclic. Des griffes métalliques maintiennent le tube tandis qu’un joint torique assure l’étanchéité. Bien que pratique, ce système est souvent plus onéreux et certains modèles exigent une surface de cuivre parfaitement lisse, sans aucune rayure.

Préparation des tubes : la clé d’une étanchéité durable

La qualité de la coupe et de la préparation des surfaces conditionne la pérennité du montage. Un tube mal coupé ou non ébavuré endommagera les joints internes du raccord.

Pour le cuivre, utilisez un coupe-tube pour obtenir une section parfaitement perpendiculaire. Évitez la scie à métaux qui laisse des limailles. Après la coupe, passez l’ébavureur à l’intérieur et à l’extérieur du tube. Le métal doit être propre, sans peinture ni résidus de soudure. Un léger ponçage à la laine d’acier permet de retrouver un métal brillant, facilitant l’insertion dans le raccord et optimisant le contact avec le joint.

Le PER est sensible à l’écrasement. Utilisez une pince coupe-tube spécifique pour ne pas ovaliser l’extrémité. L’étape cruciale est le calibrage : l’utilisation d’un calibreur redonne au tube sa forme circulaire et chanfreine l’intérieur. Cela évite que le bord tranchant du PER ne cisaille le joint torique lors de l’insertion. Si le tube n’est pas parfaitement rond, la pression de l’eau s’engouffrera dans les micro-espaces, provoquant un suintement progressif.

Tutoriel : Raccorder le PER sur le cuivre étape par étape

Suivez cette procédure pour installer un raccord à compression, la méthode la plus polyvalente pour une jonction mixte.

Commencez par la préparation du cuivre : coupez, ébavurez et nettoyez le tube sur environ 5 cm. Glissez ensuite l’écrou du raccord sur le tube, suivi de l’olive. Insérez le corps du raccord sur le tube jusqu’à la butée. Pour le serrage côté cuivre, vissez l’écrou à la main, puis bloquez-le avec deux clés plates. Un tour et demi après le contact suffit généralement pour écraser l’olive sans déformer le tube.

Passez ensuite à la préparation du PER : coupez le tube bien droit et utilisez le calibreur. Enfilez l’écrou et la bague fendue sur le tube PER, puis insérez la tétine du raccord à l’intérieur du tube. Enfin, procédez à l’assemblage final en vissant l’ensemble sur le corps du raccord déjà fixé au cuivre. Serrez fermement avec les clés.

Une fois l’assemblage terminé, procédez à une mise en eau progressive. Essuyez le raccord avec un chiffon sec et attendez quelques minutes. Passez un doigt ou un morceau de papier absorbant sous le raccord : la moindre trace d’humidité indique un serrage insuffisant ou une olive mal positionnée.

Tableau comparatif des solutions de raccordement

Pour choisir la méthode adaptée à votre chantier, voici un récapitulatif des caractéristiques principales :

Type de raccord	Difficulté	Outillage requis	Usage recommandé
Compression (Gripp)	Facile	Clés plates	Rénovation, accès facile
Sertissage	Moyenne	Pince à sertir	Neuf, encastrement, pro
Automatique	Très facile	Aucun	Dépannage rapide
Bicône	Facile	Clés plates	Circuits chauffage

Les erreurs critiques à éviter pour sécuriser votre installation

Certaines négligences peuvent compromettre la solidité de votre réseau. La première erreur classique est de négliger le supportage. Le cuivre est rigide, le PER est souple. Sous l’effet des coups de bélier, le PER peut bouger et exercer une tension mécanique sur le raccord cuivre. Fixez solidement les tubes avec des colliers de fixation de part et d’autre de la jonction pour éviter que le raccord ne travaille en cisaillement.

Vérifiez également la compatibilité des diamètres. Un tube cuivre de 14 mm ne se raccorde pas sur un PER de 16 mm sans adaptateur spécifique. Assurez-vous que votre raccord est conçu pour les deux diamètres extérieurs concernés. Enfin, n’utilisez jamais de filasse ou de ruban Téflon sur les filetages des raccords à compression ou à sertir, car cela risque d’empêcher le bon positionnement des pièces et de créer des fuites.

En respectant ces règles, le passage du cuivre au PER devient une opération fiable qui vous permettra de moderniser votre plomberie tout en conservant la solidité des parties existantes de votre installation.
